復式波紋補償器的用途

　　軸向復式波紋補償器(FS)用于軸向補償、補償量大、比較經濟是其特點。

　　復式波紋補償器的連接方式

　　1、法蘭連接 2、接管連接

　　產品軸向補償量： 30mm-450mm

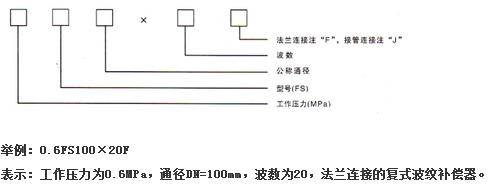

　　復式波紋補償器的型號示例

　　復式波紋補償器的使用說明

　　復式波紋補償器，可以滿足管道的軸向補償，補償量大，比較經濟是其特點。法蘭連接按機標JB81-59供貨，也可以根據用戶要求按國標、化標或其它標準供貨。

　　復式波紋補償器的對固定支座的作用力

　　壓力推力：Fp=100·P·A 　　　　(N)

　　軸向彈力：Fx=Kx·X 　　　　　　(N)

　　式中：P： 最高工作壓力或最高試驗壓力 　　MPa

　　A： 有效面積(查樣本) 　　　　　　cm2

　　Kx： 補償器軸向剛度 　　　　　　　N/mm

　　X： 補償器使用的軸向補償量　　　　mm
